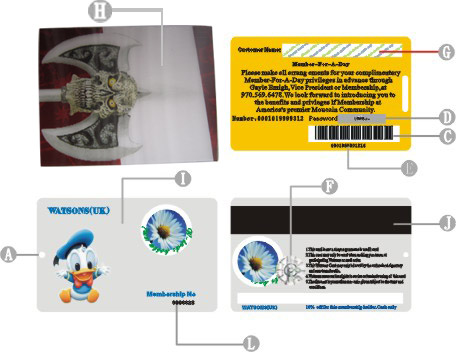

A.打圆孔   C.条型码   D.刮刮条   E.平码   F.全息印刷   G.签名条/可书写区域   H.PET材料   I.滴胶3D立体卡   J.磁条（300OE—2750OE）   K.凸字（卡号/个人编码/有效期间或其它信息）   L.热敏打印

3D立体卡制作工艺及尺寸介绍

常规尺寸：85.5*54*0.5mm

正面PET3D材料，背面250G铜版纸

三维立体变换卡，或者叫3D立体变换卡，名字略有差异。

成像原理，其实就是成排的小三棱镜密布在一张图片上。图片上是两个图像成排分列间隔组成。当人通过不同的角度透过三棱镜，可以看到对应三棱镜该侧面的像素点组成的图像。

计算机直接制版——Computer To Plate(CTP) 技术是指无需提供胶片而直接将影像成像于PS版上成为印刷版的制版技术。它分为印前过程CTP和在机CTP两种形式。其中前者又分为专用版CTP和基于传统PS版技术上的CTeP技术。掌握CTP制版技术关键在于熟悉各类CTP制版设备。

一． CTP制版设备

CTP制版设备组成部分包括：图文处理控制部分、发光光敏成像部分、收版部分。

CTP制版设备按成像原理分为光敏成像系统和热敏成像体统。其生产时间应用已转化为主要要求使用者熟悉数字化流程。不管哪种成像方法，其成像系统都由计算机指令完成了。现在我国引进的主要是光敏CTP制版工艺，其与计算机打印输出系统一样，简单易学。

二． CTcP设备

Ctcp设备是computer convenfional plate的简写，是指在传统PS版上进行无胶片成像的计算机直接印刷，与CTP技术相比，ctcp系统具有量大优势：第一是由于使用的PS版和显影设备及药水不变，具有较大的价格优势，生产运行成本低；第二是只需要装一台紫外光CTP直板机，可在原企业流程中较快地发挥作用。由于不改变印刷其他操作环境，且该设备运行维护成本也比较低，所以CTCP技术应为中国业界之首选。

三、在机CTP系统

由于数字化流程的高度集成现代印刷之全电脑控制系统的联机整合流程工艺灯实现，将可免处理PS版安装在印刷机上，由计算机平台控制的直接印版技术，影视CTP技术的一个明显发展方向。这种制版方法与传统制版或CTP工作流程相比，关键之处是提高印刷的生产效率和套准精度，从理论上去除了手工装版和分位装版的精确误差，这也是立体印刷对套印精度高要求的解决之道。
